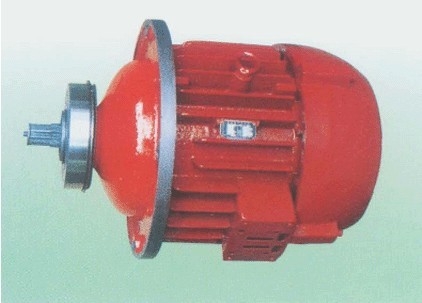

ZD1型錐形轉子制動三相異步電動機
適用范圍: 本系列電機是電動葫蘆的起升電動機，或用于要求起動轉矩較大及制動力矩較大的驅動裝置，也可以在起重運輸機械、機床、生產流水線和其它需要迅速制動的場合中使用。本系列電機采用50Hz，380V電源。基準工作制S3，負載持續率25%，通電起動次數為每小時120次。
結構簡介: 本系列電機為臥式電動機，采用圓錐面制動器，輸出端軸伸為矩形花鍵，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級為B級。
|
參
數
型
號 |
功率
KW |
轉速
r/min |
額定電流
A |
轉矩/
額定轉矩 |
起動轉矩/
額定轉矩 |
起動
電流
A |
效率
η |
功率
因素 |
制動力矩
N.m |
轉動慣量
kg.m2 |
重量
kg |
|
ZD111-4 |
0.2 |
1380 |
0.72 |
2.0 |
2.0 |
4.0 |
0.65 |
0.64 |
1.96 |
0.006 |
10 |
|
ZD112-4 |
0.4 |
1380 |
1.25 |
2.0 |
2.0 |
7.0 |
0.67 |
0.73 |
4.9 |
0.007 |
12 |
|
ZD121-4 |
0.8 |
1380 |
2.4 |
2.5 |
2.5 |
13.0 |
0.70 |
0.72 |
11.0 |
0.030 |
31 |
|
ZD122-4 |
1.5 |
1380 |
4.3 |
2.5 |
2.5 |
24.0 |
0.72 |
0.74 |
19.6 |
0.045 |
40 |
|
ZD131-4 |
3.0 |
1380 |
7.6 |
2.7 |
2.7 |
42.0 |
0.78 |
0.77 |
42.14 |
0.130 |
50 |
|
ZD132-4 |
4.5 |
1380 |
11.0 |
2.7 |
2.7 |
60.0 |
0.78 |
0.80 |
62.72 |
0.160 |
62 |
|
ZD141-4 |
7.5 |
1400 |
18.0 |
3.0 |
3.0 |
100.0 |
0.79 |
0.80 |
98.0 |
0.390 |
103 |
|
ZD151-4 |
13 |
1400 |
30.0 |
3.0 |
3.0 |
165.0 |
0.80 |
0.82 |
184.4 |
0.700 |
181 |
|
ZD152-4 |
18.5 |
1400 |
41.7 |
3.0 |
3.0 |
229.0 |
0.82 |
0.82 |
225.4 |
1.120 |
210 |
|
ZD232-4 |
5.5 |
1380 |
16.0 |
3.0 |
3.0 |
92.0 |
0.79 |
0.72 |
62.72 |
0.160 |
62 |
|
ZD251-4 |
15.0 |
1400 |
36.0 |
3.0 |
3.0 |
220.0 |
0.81 |
0.82 |
184.4 |
1.050 |
181 |
