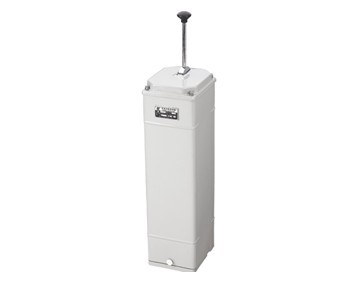

KTJ15-32/1型凸輪控制器
產品簡介：
KTJ15系列交流凸輪控制器（以下簡稱控制器）適用于交流50HZ，電壓380伏以下的電力線路中，用于改變三相異步電動機定子電路的接法或轉子電路的電阻值，來直接控制電動機的起動、調速、制動或換向。
分類及型號含義
1、分類：按操作方式分：
a、水平轉動操作：b、立式往復操作。
3、技術數據
手柄操作力：不大于40N。
2、多控制檔位：左右各六檔。
3、多控制回路數：15個。
4、控制器的輔助觸頭組的電氣性能符合主令控制器的技術指標。
5、32A控制器可直接控制15千瓦及以下及繞線式電動機。
6、63A控制器可直接控制30千瓦及以下繞線式電動機。
7、機械壽命不低于300萬次。
8、凸輪控制器主電路的通斷能力符合AC2使用類別；輔助電路的通斷能力應符合AC-11使用類別，其具體數如表1。表1
凸輪控制器主電路的電壽命應符合AC2使用類別,輔助電路的電壽命應符合AC-11使用類別,其具體數值如表2.表2
表1、表2中有關參數允差范圍：電流：±0.05%電壓：（包括恢復電壓）±5%
功率因數：±0.05
4、外形及安裝尺寸
（1）控制器的外形及安裝尺寸見圖、圖2；
（2）觸頭元件的接線螺釘，輔助電路為M5、主電路為M6。
圖1 KTJ15-63/32型凸輪控制器安裝和外形尺寸
圖2 KTJ15-63/32L型凸輪控制器安裝和外形尺寸
正常工作條件
1、周圍空氣溫度
（1）周圍空氣溫度不超過+40℃。
（2）周圍空氣溫度下限不低于-5℃。
（3）24小時內的平均值，不超過+35℃。
注：在用于-10℃或-25℃時，用戶應于訂貨時注明。
2、海拔高度
安裝地點的海拔高度，不超過2000米。
3、大氣條件
大氣的相對濕度，在周圍溫度為+40℃是不超過50%，在較低溫度下可以有較高的相對溫度；在濕月的月平均溫度為25℃時，其平均相對濕度為90%，并考慮到因溫度變化發生的產品表面上的凝露。
4、污染等級 污染等級為3級
5、安裝類別 安裝類別分III類
注：凡超出上述條件使用時，應由供需雙方作為特殊定貨協議解決。
結構概述
KTJ15系列交流凸輪控制器，防護等級為IP10，采用立式安裝。
凸輪控制器分三部分：操縱機構部分、凸輪和觸頭系統部分和殼體部分。其操縱手柄，為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。操作時，只需將手柄壓下，零位自鎖裝置打開，便可操作。
機構傳動部分裝箱體上部，立式操作手柄是經傘齒輪傳動凸輪軸。水平操縱手柄則是直接傳動凸輪軸，使觸頭組按規定程序分合。控制器的凸輪軸均為立式安裝。傳動部分各支點均用滾動軸承，以減小摩擦力。
定位棘輪是由3毫米厚鋼板沖壓而成的，并經過適當熱處理而獲得良好的耐磨性。棘輪上沖有六個定位孔。定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔位數。在左右各六檔范圍內。檔位數可任意選擇。定位棘輪彈簧力是可以調整
的，這樣就可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力使手柄操縱在許可的范圍內。
凸輪為黑色酚醛注射料，其結構為插入式。這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品大拆大卸。
觸頭組結構均為轉動式雙斷點。32A與63A觸頭組安裝尺寸相同，安裝支板通用。
機座采用壓鑄鋁件，面板采用鋼板拉伸成型，機座和面板用4個支柱聯成一體，具有重量輕、剛度好的特點。前后外罩均能方便的拆下，以供安裝、配線和維修之用。
使用及維修
（1）凸輪控制器應用安裝螺釘固定。對立式手柄應將手柄桿插入操縱輪孔中用力下推，定拉鎖便能自動鎖住，然后即可操作。
（2）按照電器原理圖的要求，分別遂檔操作控制器，觀察觸頭的分合是否與接線圖中觸頭分合程序相符，如有不符，應予以調整或更換凸輪片。
（3）在通電前必須檢查電動機和電阻器有關電氣系統的接線是否正確，接地是否可靠。
（4）通電后應按相應凸輪控制器細心檢查電動機運行情況，若有異常，應立即切斷電源，待查明原因后方可繼續通電。
（5）控制器應按以下要求經常檢查維修；
a、所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；
b、摩擦部分應經常保持一定的潤滑；
c、觸頭工作表面應無明顯的熔斑，燒熔的部位用細銼刀精心修理，不允許使用砂紙打磨。
d、損壞的零件要及時更換。
